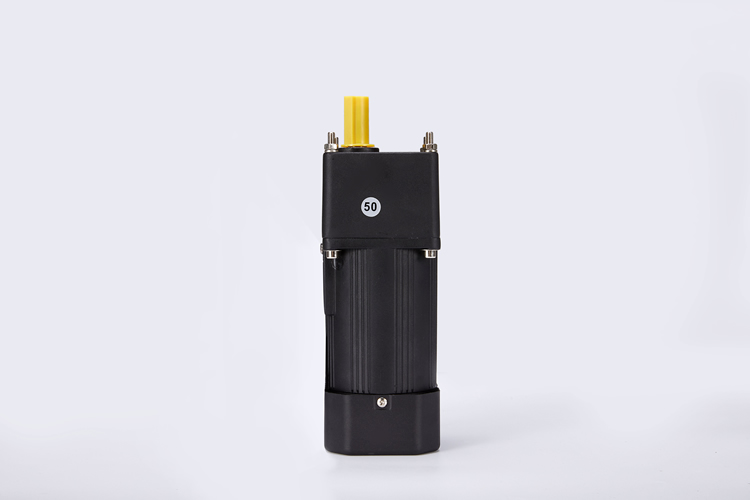

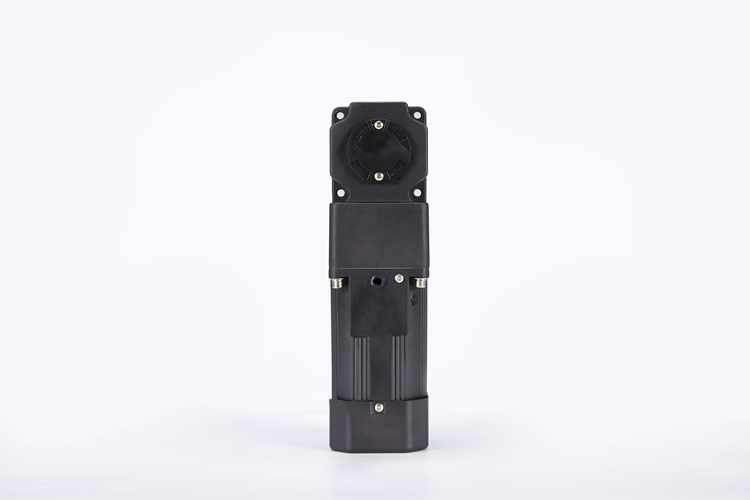

104 tip 250W AC motor

TEKNİK ÖZELLİKLER:

Güç	250W
Dönüş hızı (d/dk.)	1350
Voltaj	1*220V	3*220V	3*380V
Frekans	50Hz	50Hz	50Hz
Akım (A)	1,75	1,5	0,8
Başlangıç momenti (N.M)	2,13	2,13	2,13
Anma momenti (N.M)	1,78	1,78	1,78
Kondansatör	12/450	–	–

Kategori : AC MOTORLAR

Detaylar

YAPISAL ÖZELLİKLER:

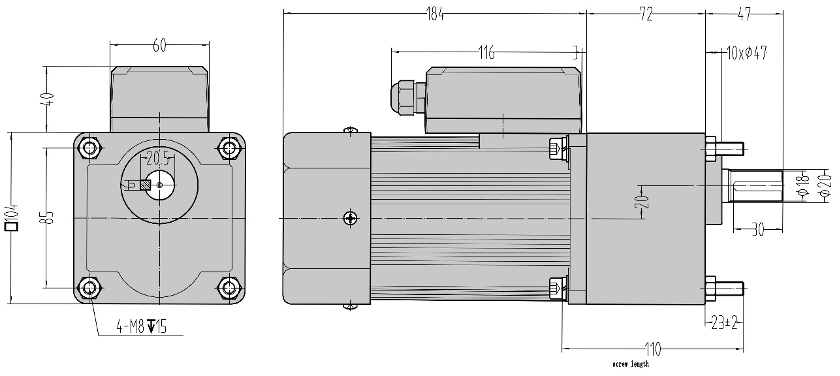

Motor çapı (mm)	104	İşletim modu	S1
Koruma sınıfı	IP 54	Dönüş yönü	Çift yönlü
İnsülasyon sınıfı	B	Soğutma	IC 411 - TEFC

TORK TABLOSU (N.m):

Hız (RPM)		500	300	200	150	120	100	75	60	50	30	20	15	7.5	5
Tahvil oranı		3	5	7.5	10	12.5	15	20	25	30	50	75	100	200	300
250W	50Hz	4.8	8.0	12	16	18	22	29	36	44	45	45	45	45	45
	60Hz	3.9	6.5	9.7	13	15	18	23	29	35	45	45	45	45	45

Not: Hız değerlerinde sekron hız değerleri temel alınmıştır. Anma tork koşulları altında gerçek çıkış hızları senkron hızlara göre 10~20% daha az olacaktır.

BAĞLANTI ŞEMASI:
